Adaptateur orientable mâle

avec arête d'étanchéité

Adaptateur orientable mâle
additional picture 1
additional picture 2
Type (Client)No. art. Ad R SW L b i z e kg/100 CAO Légende
Type SO 41600-A4-1/8 Z No. art. 016.1604.060 Ad 4.0 mm R 1/8 SW 14.0 mm L 28.0 mm b 14.0 mm i 8.0 mm z 20.0 mm e 2.5 mm kg/100 0.25 CAO Télécharger
Pc.
Type SO 41600-A5-1/8 Z No. art. 016.1604.082 Ad 5.0 mm R 1/8 SW 14.0 mm L 28.0 mm b 14.0 mm i 8.0 mm z 20.0 mm e 3.5 mm kg/100 0.35 CAO Télécharger
Pc.
Type SO 41600-A6-1/8 Z No. art. 016.1604.100 Ad 6.0 mm R 1/8 SW 14.0 mm L 28.0 mm b 14.0 mm i 8.0 mm z 20.0 mm e 4.0 mm kg/100 0.4 CAO Télécharger
Pc.
Type SO 41600-A6-1/4 Z No. art. 016.1604.110 Ad 6.0 mm R 1/4 SW 19.0 mm L 33.5 mm b 14.0 mm i 12.0 mm z 21.5 mm e 4.0 mm kg/100 0.4 CAO Télécharger
Pc.
Type SO 41600-A8-1/4 Z No. art. 016.1604.170 Ad 8.0 mm R 1/4 SW 19.0 mm L 35.0 mm b 15.5 mm i 12.0 mm z 23.0 mm e 6.0 mm kg/100 0.6 CAO Télécharger
Pc.
Type SO 41600-A10-1/4 Z No. art. 016.1604.270 Ad 10.0 mm R 1/4 SW 19.0 mm L 37.5 mm b 18.0 mm i 12.0 mm z 25.5 mm e 7.0 mm kg/100 0.7 CAO Télécharger
Pc.
Type SO 41600-A10-3/8 Z No. art. 016.1604.280 Ad 10.0 mm R 3/8 SW 22.0 mm L 38.5 mm b 18.0 mm i 12.0 mm z 26.5 mm e 8.0 mm kg/100 0.8 CAO Télécharger
Pc.
Type SO 41600-A12-1/4 Z No. art. 016.1604.380 Ad 12.0 mm R 1/4 SW 19.0 mm L 39.0 mm b 19.5 mm i 12.0 mm z 27.0 mm e 7.0 mm kg/100 0.7 CAO Télécharger
Pc.
Type SO 41600-A12-3/8 Z No. art. 016.1604.390 Ad 12.0 mm R 3/8 SW 22.0 mm L 40.0 mm b 19.5 mm i 12.0 mm z 28.0 mm e 9.0 mm kg/100 0.9 CAO Télécharger
Pc.
Type SO 41600-A12-1/2 Z No. art. 016.1604.400 Ad 12.0 mm R 1/2 SW 27.0 mm L 43.5 mm b 19.5 mm i 14.0 mm z 29.5 mm e 9.0 mm kg/100 0.9 CAO Télécharger
Pc.
Type SO 41600-A15-1/2 Z No. art. 016.1604.534 Ad 15.0 mm R 1/2 SW 27.0 mm L 45.0 mm b 21.0 mm i 14.0 mm z 31.0 mm e 12.0 mm kg/100 1.2 CAO Télécharger
Pc.

Adaptateur orientable mâle

avec arête d'étanchéité

SO Code: -
No. art.: -

Détails techniques

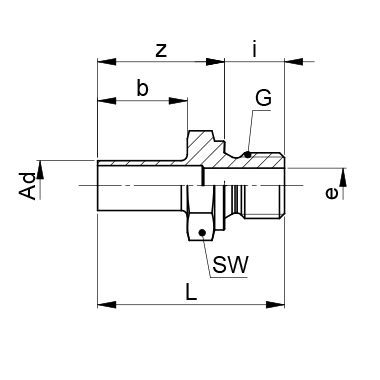

ad = Diamètre ext. de la portée cyl. R = Filetage-gaz BSP (conique) e = Diamètre min. de passage
Combinaisons possibles:
- avec écrou de raccordement ça donne des unions mâle orientables
- avec raccords/vannes ça donne des raccords/vannes orientables
Remarque: Un démontage radial n'est possible qu'avec l'union orientable mâle SO 41604.

Documents

Combinaisons possibles:
- avec écrou de raccordement ça donne des unions mâle orientables
- avec raccords/vannes ça donne des raccords/vannes orientables
Remarque: Un démontage radial n'est possible qu'avec l'union orientable mâle SO 41604.

Documents

Vidéo premier assemblage des raccords métalliques


Vidéo montage répété des raccords métalliques
