SO 21521

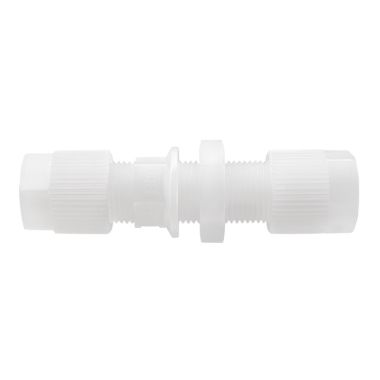

Union double traversée de cloison

pour cloison max. 6 mm

Union double traversée de cloison
additional picture 1
additional picture 2
Type (Client)No. art. d bar + z1 z2 e CAO Légende
Type SO 21521-4 No. art. 128.1500.040 d 4.0 mm bar + 10.0 bar z1 13.0 mm z2 17.0 mm e 3.1 mm CAO Télécharger
Pc.
Type SO 21521-6 No. art. 128.1500.060 d 6.0 mm bar + 10.0 bar z1 13.0 mm z2 17.0 mm e 2.8 mm CAO Télécharger
Pc.
Type SO 21521-8 No. art. 128.1500.080 d 8.0 mm bar + 10.0 bar z1 14.0 mm z2 18.0 mm e 4.8 mm CAO Télécharger
Pc.
Type SO 21521-10 No. art. 128.1500.100 d 10.0 mm bar + 10.0 bar z1 14.0 mm z2 17.5 mm e 6.6 mm CAO Télécharger
Pc.
Type SO 21521-10/7 No. art. 128.1500.102 d 10.0 mm bar + 10.0 bar z1 14.0 mm z2 17.5 mm e 5.6 mm CAO Télécharger
Pc.
Type SO 21521-12 No. art. 128.1500.120 d 12.0 mm bar + 10.0 bar z1 14.5 mm z2 19.5 mm e 8.0 mm CAO Télécharger
Pc.
Type SO 21521-12/9 No. art. 128.1500.122 d 12.0 mm bar + 10.0 bar z1 14.0 mm z2 19.5 mm e 7.0 mm CAO Télécharger
Pc.
Type SO 21521-16/13 No. art. 128.1500.160 d 16.0 mm bar + 10.0 bar z1 18.0 mm z2 28.0 mm e 11.0 mm CAO Télécharger
Pc.

Union double traversée de cloison

pour cloison max. 6 mm

SO Code: -
No. art.: -

Détails techniques

d = Diam. extérieur du tube / avec paroi de 1 mm L = Dimension après montage e = Diamètre min. de passage
Ecrou à six pans voir SO 20006
+ = pressions plus élevées sur demande

Documents

Ecrou à six pans voir SO 20006
+ = pressions plus élevées sur demande

Documents

Vidéo premier assemblage des raccords en plastique


Vidéo montage répété des raccords en plastique
