| Type | (Client)No. art. | d | bar | N | SW1 | L | E | kg/100 | CAO | Action | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | SO 21223-6,35-M10x1 (6) | No. art. | 128.0482.119 | d | 6.35 mm | bar | 10.0 bar | N | 12.0 mm | SW1 | 28.0 mm | L | 3.0 mm | E | 0.46 | kg/100 | 10x1.0 | CAO | Télécharger | |
| Type | SO 21223-9,52-M12x1 (8) | No. art. | 128.0482.156 | d | 9.52 mm | bar | 10.0 bar | N | 17.0 mm | SW1 | 34.0 mm | L | 5.0 mm | E | 0.86 | kg/100 | 14x1.0 | CAO | Télécharger |

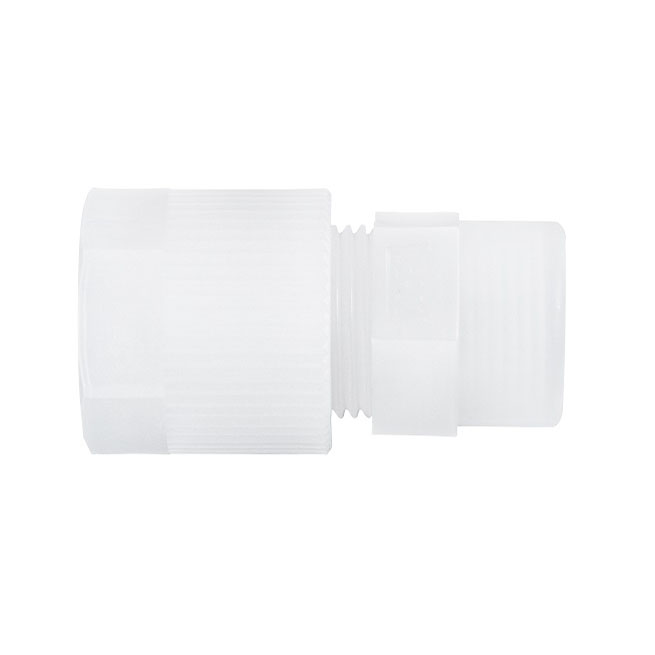

Union femelle
SO Code:
-
No. art.: -
Détails techniques
Information additionnelles
L'union femelle permet de passer de la dimension métrique à la dimension en pousse.
Elle peut être vissée sur n'importe quel raccord SERTO avec un filetage cylindrique adapté et est serrée 1/4 de tour.
Conversion de "d" pour tubes en pouces:
6,35 = 1/4
9,52 = 3/8
